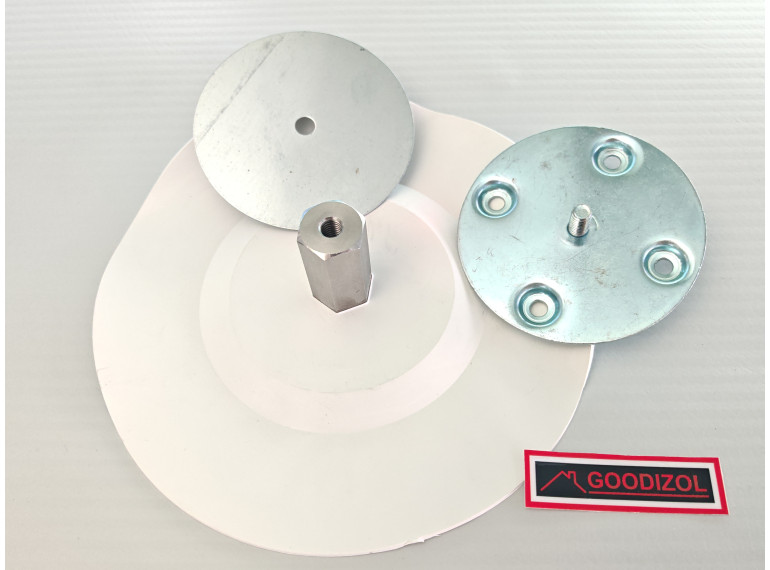

Комплект кріплення сонячних панелей на ПВХ мембрану

Надійне кріплення СЕС до основи покрівлі з герметизацією ПВХ фланцем.

Комплект застосовується для кріплення сонячних панелей і металоконструкцій СЕС на плоских покрівлях із ПВХ мембраною. Вузол поєднує механічну фіксацію до несучої основи та герметизацію приварним ПВХ фланцем.

Спочатку металева монтажна пластина фіксується до основи покрівлі через ПВХ мембрану. Кріплення виконується в профлист, бетонну плиту, плиту перекриття, стяжку, OSB або іншу підготовлену основу з використанням відповідного кріплення: анкерів, саморізів WB, WM або інших елементів під конкретний тип основи.

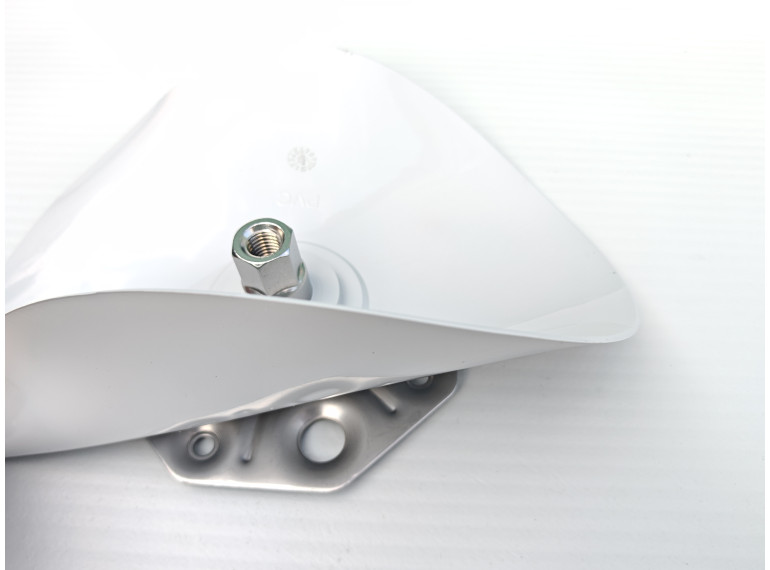

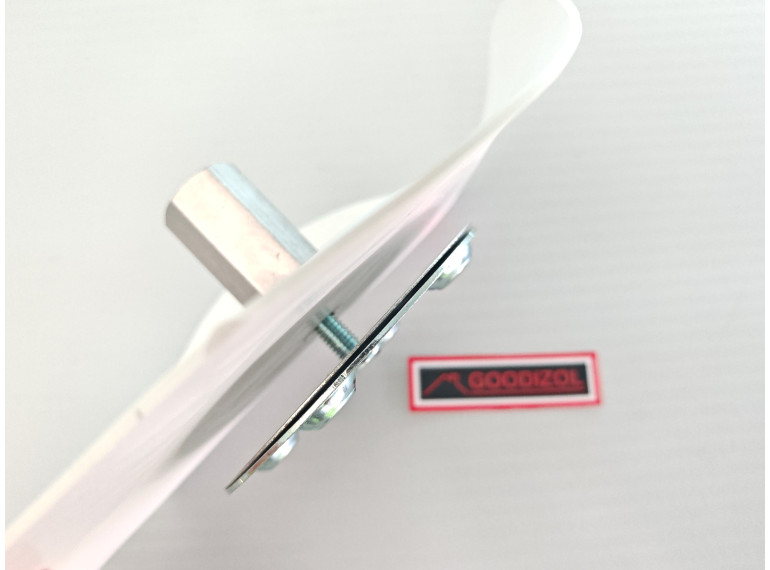

Після фіксації монтажної пластини встановлюється захисна пластина, зверху накручується ПВХ фланець з різьбовою втулкою. Потім фланець зварюється гарячим повітрям з основним покрівельним килимом із ПВХ мембрани. У результаті точка кріплення перекривається герметичним зварним вузлом без застосування герметиків, мастик і клейових з’єднань.

Такий спосіб надійніший за баластний монтаж: конструкція кріпиться до основи покрівлі, витримує високі вітрові навантаження при правильному розрахунку та не перевантажує дах бетонними блоками або плитами.

Наявність, пакування та доставка
Товар у наявності на складі GoodIzol. Безкоштовно пакуємо замовлення. Відправка Новою Поштою та Укрпоштою по Україні без передоплати. При замовленні від 9000 грн діє безкоштовна доставка.

Комплектація

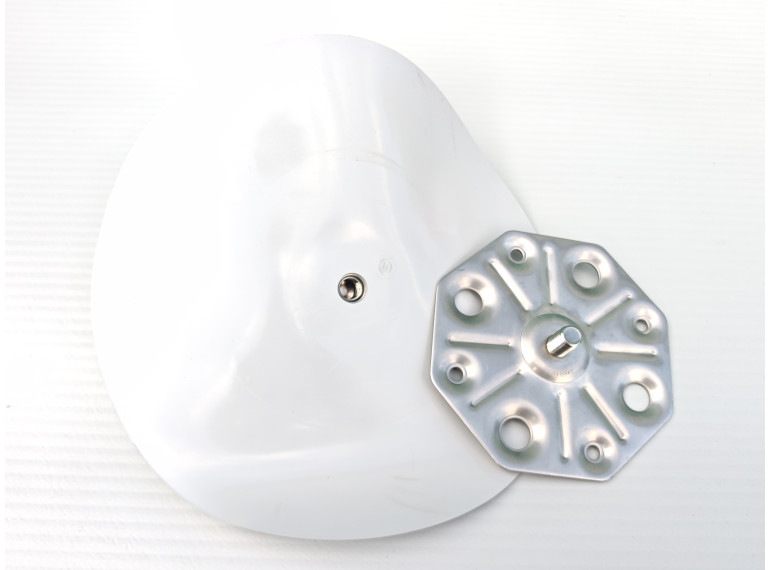

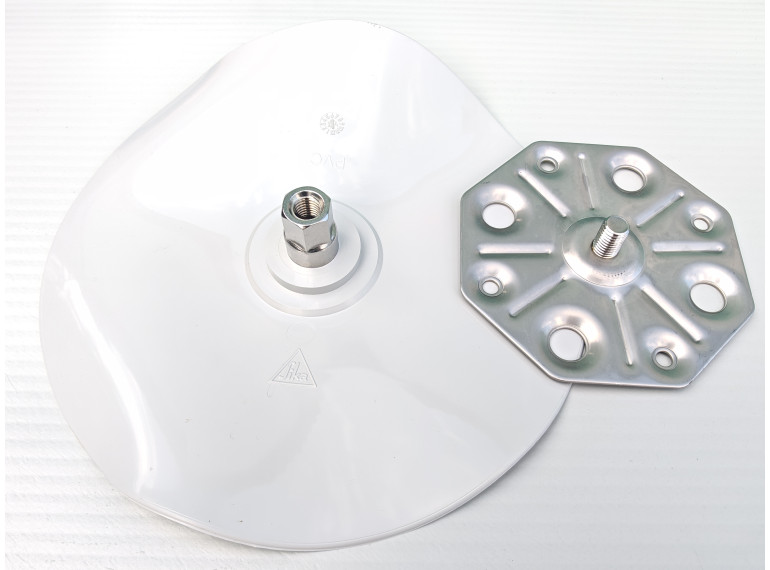

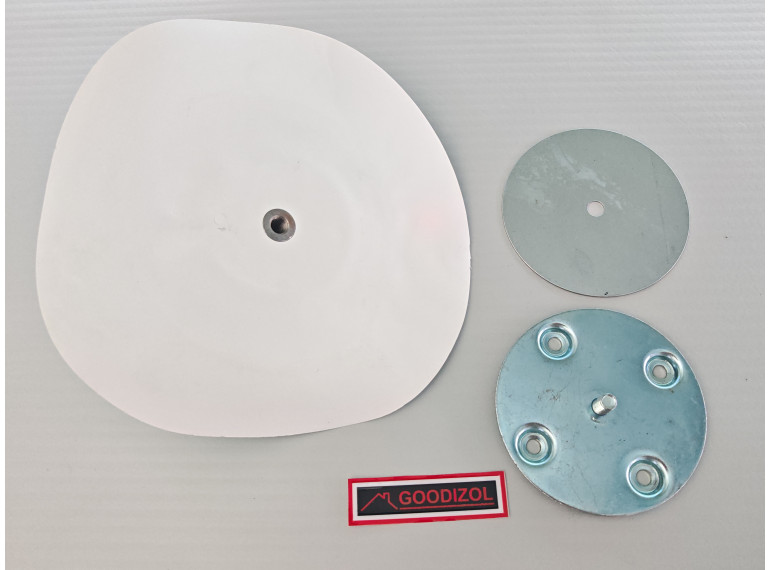

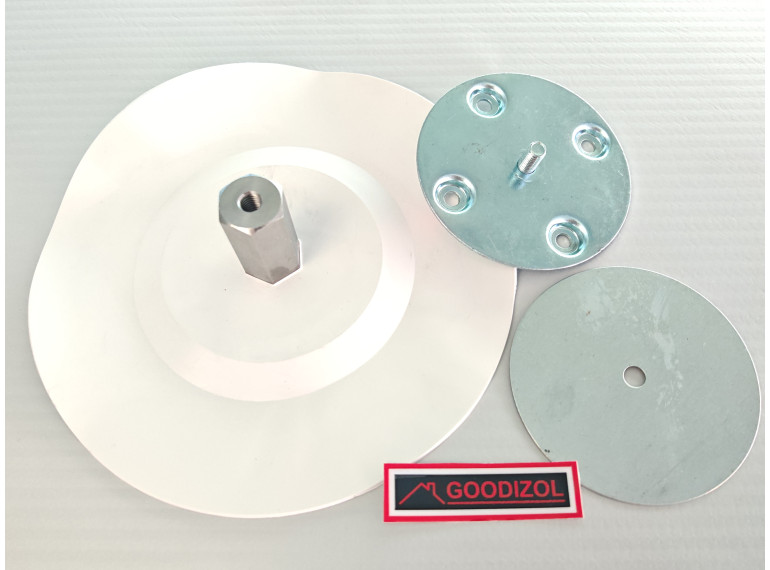

• ПВХ фланець з різьбовою втулкою — 1 шт.
• Металева монтажна пластина зі шпилькою — 1 шт.
• Захисна металева пластина / шайба — 1 шт.

Характеристики

• Тип — комплект кріплення для ПВХ мембрани
• Призначення — кріплення сонячних панелей, конструкцій СЕС та обладнання
• Монтажна схема — механічна фіксація до основи + зварювання ПВХ фланця з мембраною
• Сумісні основи — профлист, бетон, плита перекриття, стяжка, OSB

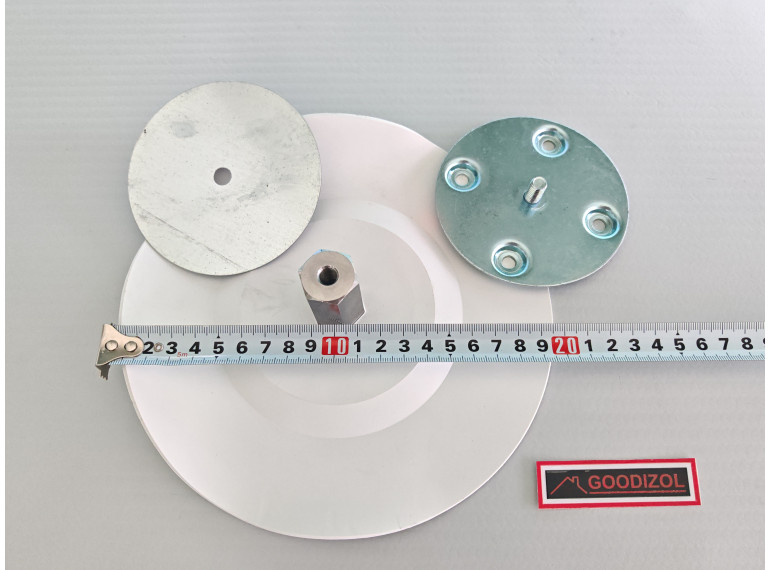

• Діаметр ПВХ фланця — Ø200 мм
• Товщина ПВХ фланця — 2 мм
• Діаметр металевої монтажної пластини — Ø95 мм
• Товщина металевої монтажної пластини — 1,5 мм
• Різьба — M8
• Діаметр монтажних отворів — 6,5 мм
• Розмір шестигранної втулки під ключ — 22 мм
• Матеріал металевих елементів — нержавіюча сталь
• Герметизація — зварювання гарячим повітрям ПВХ фланця з основним покрівельним килимом
• Герметики та мастики — не використовуються
• Баластні блоки — не потрібні

Переваги

• Надійна фіксація до несучої основи, а не утримання конструкції тільки вагою баласту
• Стійкість до високих вітрових навантажень при правильному розрахунку кріплень
• Не перевантажує дах бетонними блоками, плитами або важким баластом
• ПВХ фланець зварюється з основним килимом в єдиний герметичний шар
• Не використовуються герметики, мастики та клейові з’єднання
• Точки кріплення перекриваються приварним фланцем і захищені від води
• Нержавіюча сталь підвищує стійкість вузла до корозії
• Підходить для нових покрівель і для дооснащення готової ПВХ покрівлі сонячними панелями

Функції та застосування

• Кріплення сонячних панелей на плоскій покрівлі з ПВХ мембраною
• Монтаж несучих профілів і металоконструкцій СЕС
• Кріплення обладнання до профлиста, бетону, стяжки, OSB або плити перекриття
• Герметизація точки кріплення без герметиків і мастик
• Монтаж СЕС без баластних блоків і зайвого навантаження на покрівлю

Для герметичного монтажу фланець зварюється з покрівельною ПВХ та ТПО мембраною, а інші готові елементи для проходів, кріплень і примикань доступні в категорії Аксесуари для ПВХ та ТПО мембран.
