Розрахунок кількості кріплення ПВХ ТПО мембрани

Розрахунок кількості кріплення ПВХ ТПО мембрани

Автор: John Дата: 19.10.2023 Просмотров: 152 Комментарии: 0

Розрахунок достатності закріплення покрівельного матеріалу вітровому відриву слід проводити на нормативну величину середнього складового вітрового навантаження, що діє на тій чи іншій висоті від поверхні землі за формулою:

WB = W0 · k · c · v0

де W0 – нормативне значення вітрового тиску приймається 0,30 (30) кПа (кгс/м ) для першого та 0,38 (38) кПа (кгс/м ) для другого вітрових районів України.

До першого вітрового району належать території областей: Вінницька, Донецька, Житомирська, Київська, Кіровоградська, Луганська, Полтавська, Рівненська, Сумська, Тернопільська, Харківська, Хмельницька, Черкаська, Чернігівська.

До другого вітрового району належать території областей: Дніпропетровська, Закарпатська, Запорізька, Івано-Франківська, Луцька, Львівська, Миколаївська, Одеська, Херсонська, Чернігівська та Кримська АР.

k – коефіцієнт, що враховує зміну вітрового натиску (і відсмоктування) за висотою, приймається за таблицею 1;

с – аеродинамічний коефіцієнт; місцевий (негативний) тиск по зовнішньому контуру покриття і на гребенях вододілів приймається рівним мінус 2;

v0 – коефіцієнт надійності приймається 1,4.

Розрахунок кріплення мембранної покрівлі. Нормативні положення

Достатність закріплення окремого шару суміщеного покриття визначається за умови:
Ру > WB

де Ру – утримуюче зусилля, кгс/м2, що визначається за формулою:

Ру = F + G

де F – міцність приклеювання (або іншого способу закріплення) на відрив, кгс/см2 (при тривалості дії вітру до 24 год);

G – власна вага елемента (шару), закріплення якого не враховується, а також маса всіх елементів (шарів), що лежать на ньому, кг/м2

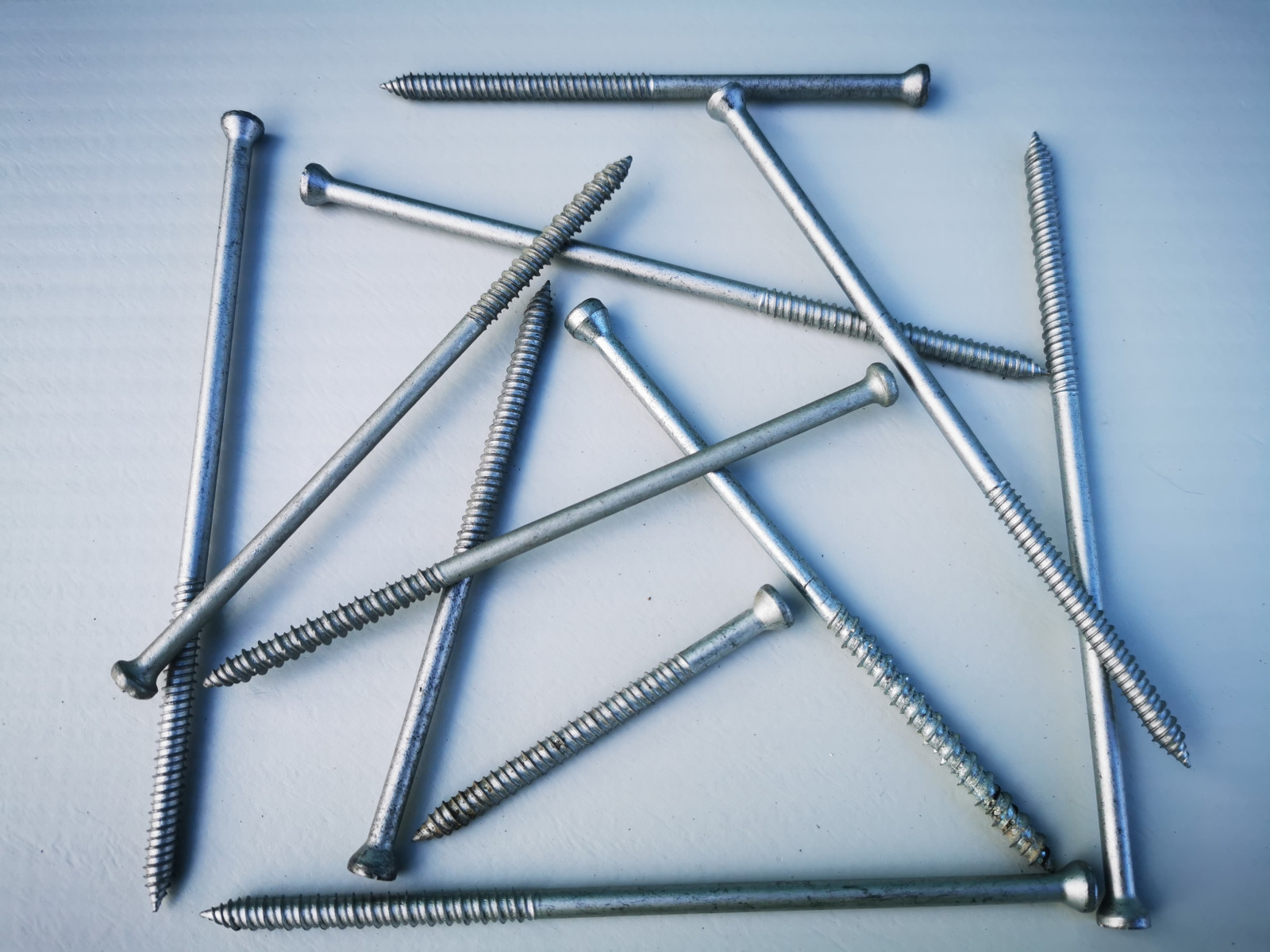

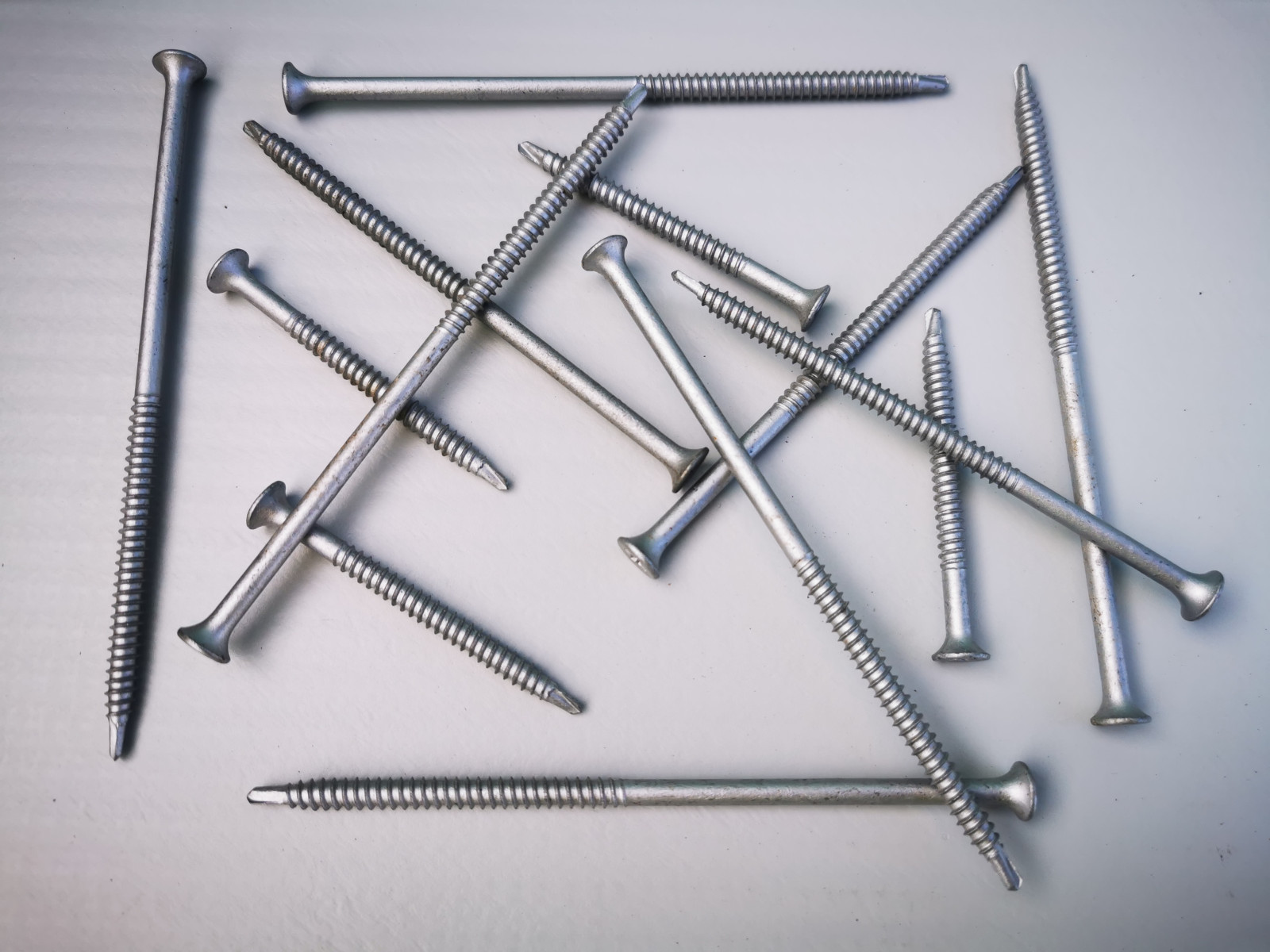

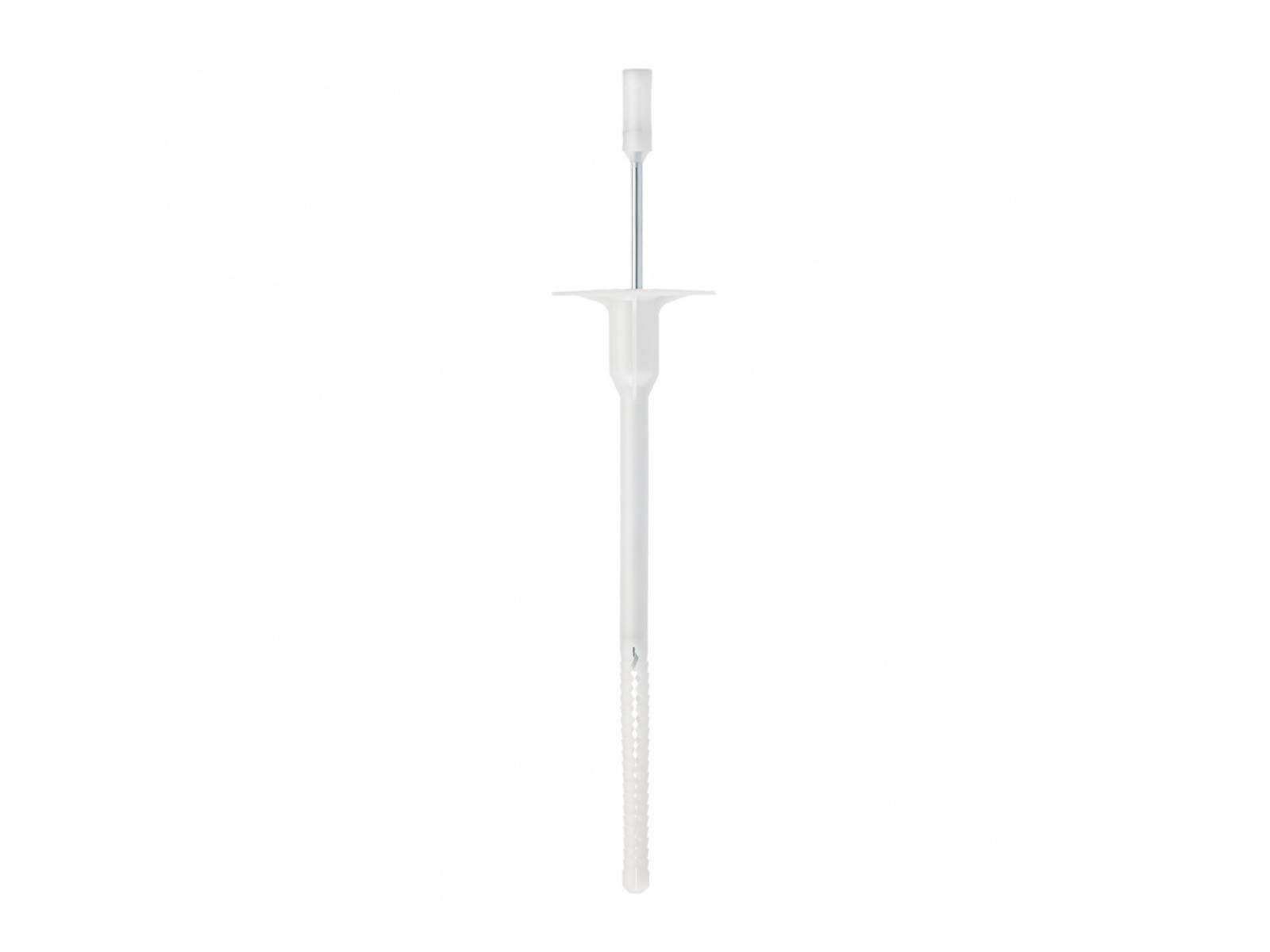

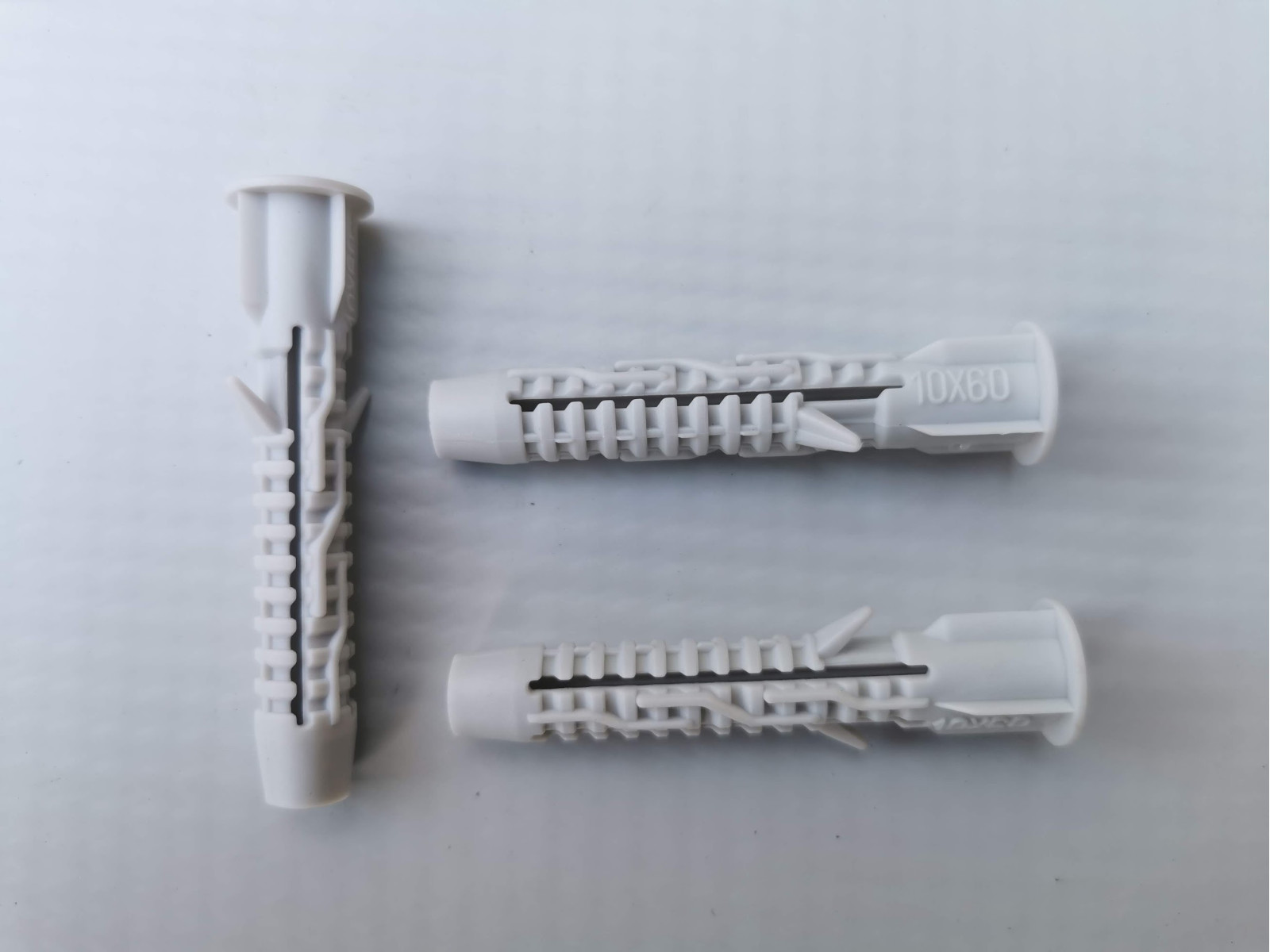

Механічне кріплення за допомогою дюбель-анкерів

Мінімальна здатність дюбель-анкерів Rв приймається 0,3 кН
Необхідна кількість дюбель-анкерів з умов забезпечення допустимих зусиль виривання визначається за такою формулою:
n=Wв/Rв

Розрахунок кріплення. Приклад:
Розрахункові умови: закріплення на гребенях вододілів багатопрогонового плоского покриття – з ухилом 5%; висота будівлі 10м.

Відривне вітрове навантаження для першого вітрового району складе:

WB = 30 х 0,65 (-2) 1,4 = – 54,6 кгс/м2.

Приймаємо механічне кріплення покрівельного матеріалу з використанням дюбель-анкерів з здатністю Rв = 30 кг, що несе. Необхідна кількість кріпильних елементів на 1 м2 площі становитиме:

Ру – утримуюче зусилля, кгс/м2:

Ру = 1,9 * 30 + 1,6 = 57 кг/м2 > Wв = 54,6 кг/м2

Умова виконується

Для зон покриття, що залишилися, коефіцієнт приймаємо ce1=ce2= -0,55

Якщо при необхідній розрахунку кількості кріплення відстань між дюбелями менше 18 см, то:

1. Можна застосувати мембрану шириною 50 або 33 см, розрізавши рулон шириною 105 см на два або три полотна.

2. Можна привести додаткове кріплення полотна шириною 105 см відповідно в один ряд – посередині полотна або в два ряди – на відстані 33 см між ними.

Місця додаткових стиків слід заклеїти полотном мембрани завширшки 20 см.

По периметру покриття обов’язково здійснюється кріплення з кроком 25 см.
