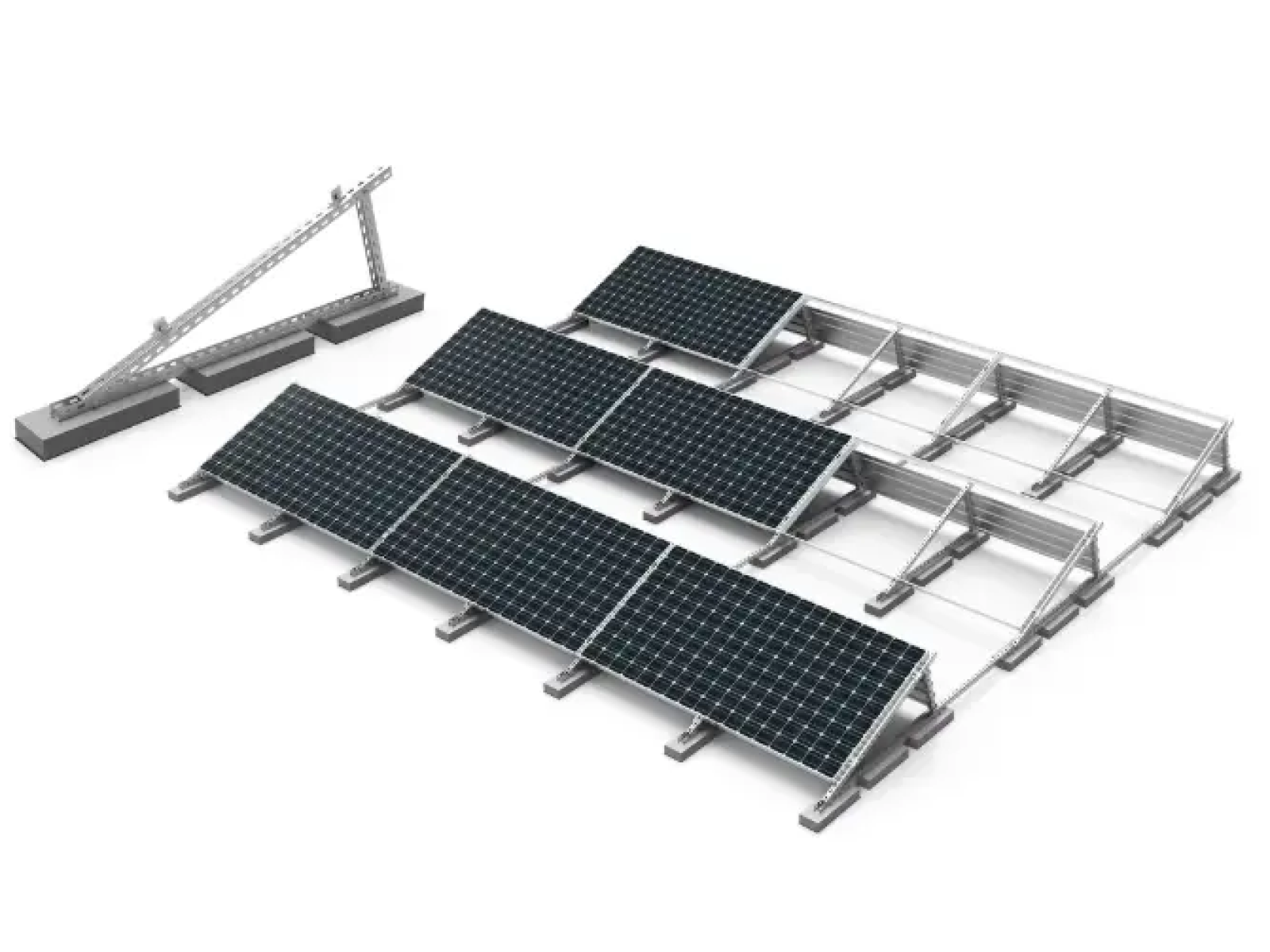

Система кріплення сонячних панелей на ПВХ-мембрані без пошкодження гідроізоляції — як це працює

Сучасні плоскі покрівлі дедалі частіше використовуються не лише як захист будівлі, а й як функціональний майданчик — наприклад, для розміщення сонячних електростанцій. Однак під час встановлення панелей виникає ключова проблема: як закріпити конструкцію, не порушивши герметичність покрівлі.

Одним із найбільш технологічних рішень є система, за якої кріплення здійснюється без проколу гідроізоляції. У таких системах, наприклад у рішеннях типу, навантаження передається через конструкцію покрівлі та вузли кріплення мембрани, а не через випадкові ділянки покриття. Це принципово змінює підхід до монтажу та підвищує надійність усієї системи.

У цій статті розберемо, як працює така технологія, які вимоги до неї висуваються та на що важливо звертати увагу під час проєктування.

Як влаштована система кріплення без проколу мембрани

Класична помилка під час монтажу обладнання на покрівлі — спроба закріпити конструкцію через гідроізоляційний шар. Це створює потенційні точки протікань і знижує термін служби покрівлі.

Сучасні системи працюють за іншим принципом:

• використовується спеціальний профіль, який приварюється до мембрани;

• навантаження передається через механічне кріплення самої мембрани;

• виключаються наскрізні проколи гідроізоляції;

• уся система працює як єдина конструкція;

• зусилля розподіляються по вузлах кріплення, а не по поверхні покриття.

Такий підхід дозволяє зберегти герметичність покрівлі та при цьому надійно зафіксувати сонячні панелі.

Умови застосування системи

Попри універсальність, подібні рішення не можна застосовувати «всюди однаково». Існують чіткі технічні обмеження, які необхідно враховувати ще на етапі проєктування.

Перед монтажем важливо переконатися в наступному:

• використовується армована ПВХ-мембрана товщиною не менше 1,5 мм;

• покрівля виконана за механічно закріпленою системою;

• ухил покрівлі знаходиться в діапазоні від 3° до 30°;

• при відхиленнях потрібне окреме технічне погодження;

• для приклеєних систем необхідно передбачити додаткове кріплення.

Дотримання цих умов є обов’язковим. Якщо їх ігнорувати, система може працювати некоректно і не забезпечить заявлену надійність.

Особливості роботи з приклеєними покрівельними системами

Окремої уваги заслуговують покрівлі, де мембрана не закріплена механічно, а приклеєна до основи. У таких випадках стандартна схема монтажу не підходить.

Для коректної роботи необхідно:

• передбачити додаткові ряди механічного кріплення;

• встановити накривну смугу з ПВХ-мембрани;

• забезпечити надійну прив’язку до основи;

• використовувати профіль уже по підсиленій ділянці;

• збільшити довжину зони кріплення відносно профілю.

Така схема дозволяє адаптувати систему під різні типи покрівель і зберегти її ефективність навіть у нестандартних умовах.

Вузол кріплення — ключовий елемент усієї системи

Найважливішим елементом є вузол, через який передається навантаження. Саме тут найчастіше допускаються помилки.

Згідно з техкартою, правильний вузол повинен відповідати таким вимогам:

• мембрана закріплена до основи механічною системою;

• верхній шар проварюється поверх кріплення;

• забезпечується нахлест не менше 100 мм;

• профіль приварюється з двох сторін;

• ширина зварного шва становить близько 20 мм.

При цьому профіль повинен розташовуватись поруч із поздовжнім нахлестом, а не в довільній зоні покриття. Це принципово важливо для передачі навантажень.

Чому не можна приварювати профіль «у будь-якому місці»

На практиці часто зустрічається помилка, коли профіль просто приварюють до мембрани там, де зручно. Такий підхід може призвести до серйозних наслідків.

Основні ризики:

• відрив профілю під навантаженням;

• руйнування зварного шва;

• пошкодження мембрани;

• локальні протікання;

• зниження загальної надійності системи.

Саме тому виробник прямо вказує, що профіль повинен працювати разом із вузлом механічного кріплення, а не окремо від нього.

Важливість правильного напрямку полотен мембрани

Ще один важливий момент, який часто недооцінюють — це напрямок укладання мембрани. Він безпосередньо впливає на роботу всієї системи.

Під час монтажу необхідно враховувати:

• напрямок гофри профнастилу;

• розташування поздовжніх нахлестів;

• прив’язку профілю до ліній кріплення;

• розподіл навантажень;

• логіку водовідведення.

Наприклад, на покрівлі по профнастилу полотна повинні укладатися перпендикулярно напрямку гофри. Це забезпечує правильну роботу кріплення і всієї системи загалом.

Проєктування системи — на що звертають увагу інженери

Після розуміння принципу роботи системи ключовим етапом стає проєктування. Саме тут закладається, чи витримає покрівля навантаження від сонячної установки і чи буде система працювати стабільно.

Згідно з технічними вимогами, під час проєктування необхідно враховувати одразу кілька параметрів:

• ухил покрівлі (допустимий діапазон від 3° до 30°);

• тип і характеристики утеплювача;

• стійкість покрівлі незалежно від встановленого обладнання;

• розрахунок вітрових навантажень за нормативами;

• міцність зварних з’єднань.

Усі ці параметри взаємопов’язані. Помилка навіть в одному з них може призвести до неправильної роботи всієї конструкції.

Вимоги до теплоізоляції під сонячні установки

Неочевидний, але вкрай важливий момент — характеристики утеплювача. Він повинен не просто витримувати навантаження, а зберігати форму при тривалому впливі температури та тиску.

У техкарті зазначені ключові вимоги:

• обмежена деформація при нагріванні;

• стійкість до навантажень від обладнання;

• відповідність класам міцності;

• стабільність геометрії;

• збереження характеристик у процесі експлуатації.

Це означає, що не будь-який утеплювач підходить для таких завдань. Використання невідповідного матеріалу може призвести до просідання конструкції та порушення геометрії системи.

Розрахунок вітрових навантажень

Один із найкритичніших факторів — це вітер. На плоскому даху він створює підйомні зусилля, які можуть впливати на конструкцію сонячних панелей.

Під час проєктування враховується:

• нормативний розрахунок за європейськими стандартами;

• коефіцієнти тиску та розрідження;

• розташування будівлі;

• висота об’єкта;

• особливості навколишньої забудови.

Такі розрахунки дозволяють визначити, які навантаження діятимуть на кріплення та як правильно розподілити елементи системи.

Розташування профілів — ключ до надійності конструкції

Правильна схема розташування профілів — один із найважливіших факторів. Вона впливає як на міцність системи, так і на роботу покрівлі загалом.

Під час розміщення профілів необхідно враховувати:

• прив’язку до поздовжніх нахлестів мембрани;

• рівномірний розподіл навантажень;

• довжину рядів;

• напрямок стоку води;

• необхідність температурних розривів.

Профілі не можуть розташовуватись хаотично. Вони повинні бути частиною продуманої системи, де кожна лінія виконує свою функцію.
