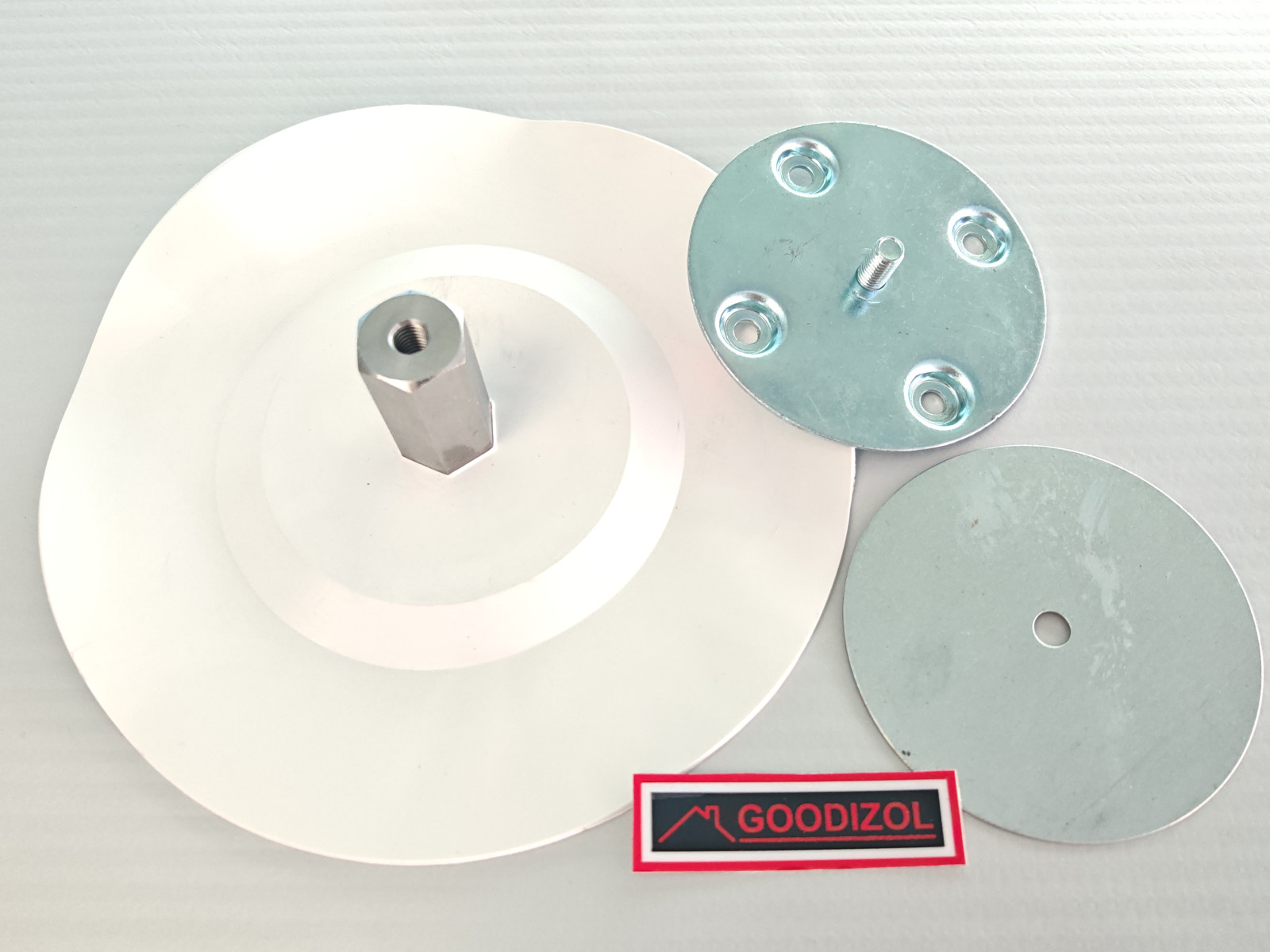

Система крепления солнечных панелей на ПВХ-мембране без повреждения гидроизоляции - как это работает

Современные плоские кровли все чаще используются не только как защита здания, но и как функциональная площадка — например, для размещения солнечных электростанций. Однако при установке панелей возникает ключевая проблема: как закрепить конструкцию, не нарушив герметичность кровли.

Одним из наиболее технологичных решений является система, при которой крепление осуществляется без прокола гидроизоляции. В таких системах, например в решениях типа , нагрузка передается через конструкцию кровли и узлы крепления мембраны, а не через случайные участки покрытия. Это принципиально меняет подход к монтажу и повышает надежность всей системы.

В этой статье разберем, как работает такая технология, какие требования к ней предъявляются и на что важно обращать внимание при проектировании.

Как устроена система крепления без прокола мембраны

Классическая ошибка при монтаже оборудования на кровле — попытка закрепить конструкцию через гидроизоляционный слой. Это создает потенциальные точки протечек и снижает срок службы кровли.

Современные системы работают по другому принципу:

• используется специальный профиль, который приваривается к мембране;

• нагрузка передается через механическое крепление самой мембраны;

• исключаются сквозные проколы гидроизоляции;

• вся система работает как единая конструкция;

• усилия распределяются по узлам крепления, а не по поверхности покрытия.

Такой подход позволяет сохранить герметичность кровли и при этом надежно зафиксировать солнечные панели.

Условия применения системы

Несмотря на универсальность, подобные решения нельзя применять «везде одинаково». Есть четкие технические ограничения, которые необходимо учитывать еще на этапе проектирования.

Перед монтажом важно убедиться в следующем:

• используется армированная ПВХ-мембрана толщиной не менее 1,5 мм;

• кровля выполнена по механически закрепленной системе;

• уклон кровли находится в диапазоне от 3° до 30°;

• при отклонениях требуется отдельное техническое согласование;

• для приклеенных систем необходимо предусмотреть дополнительное крепление.

Соблюдение этих условий является обязательным. Если их игнорировать, система может работать некорректно и не обеспечит заявленную надежность.

Особенности работы с приклеенными кровельными системами

Отдельного внимания заслуживают кровли, где мембрана не закреплена механически, а приклеена к основанию. В таких случаях стандартная схема монтажа не подходит.

Для корректной работы необходимо:

• предусмотреть дополнительные ряды механического крепежа;

• установить накрывочную полосу из ПВХ-мембраны;

• обеспечить надежную привязку к основанию;

• использовать профиль уже по усиленному участку;

• увеличить длину зоны крепления относительно профиля.

Такая схема позволяет адаптировать систему под разные типы кровель и сохранить ее эффективность даже в нестандартных условиях.

Узел крепления - ключевой элемент всей системы

Самым важным элементом является узел, через который передается нагрузка. Именно здесь чаще всего допускаются ошибки.

Согласно техкарте, правильный узел должен соответствовать следующим требованиям:

• мембрана закреплена к основанию механической системой;

• верхний слой проваривается поверх крепежа;

• обеспечивается нахлест не менее 100 мм;

• профиль приваривается с двух сторон;

• ширина сварного шва составляет около 20 мм.

При этом профиль должен располагаться рядом с продольным нахлестом, а не в произвольной зоне покрытия. Это принципиально важно для передачи нагрузок.

Почему нельзя приваривать профиль «в любом месте»

На практике часто встречается ошибка, когда профиль просто приваривают к мембране там, где удобно. Такой подход может привести к серьезным последствиям.

Основные риски:

• отрыв профиля под нагрузкой;

• разрушение сварного шва;

• повреждение мембраны;

• локальные протечки;

• снижение общей надежности системы.

Именно поэтому производитель прямо указывает, что профиль должен работать вместе с узлом механического крепления, а не отдельно от него.

Важность правильного направления полотен мембраны

Еще один важный момент, который часто недооценивают — это направление укладки мембраны. Оно напрямую влияет на работу всей системы.

При монтаже необходимо учитывать:

• направление гофры профнастила;

• расположение продольных нахлестов;

• привязку профиля к линиям крепления;

• распределение нагрузок;

• логику водоотведения.

Например, на кровле по профнастилу полотна должны укладываться перпендикулярно направлению гофры. Это обеспечивает правильную работу крепежа и всей системы в целом.

Проектирование системы - на что обращают внимание инженеры

После понимания принципа работы системы ключевым этапом становится проектирование. Именно здесь закладывается, выдержит ли кровля нагрузки от солнечной установки и будет ли система работать стабильно.

Согласно техническим требованиям, при проектировании необходимо учитывать сразу несколько параметров:

• уклон кровли (допустимый диапазон от 3° до 30°);

• тип и характеристики утеплителя;

• устойчивость кровли независимо от установленного оборудования;

• расчет ветровых нагрузок по нормативам;

• прочность сварных соединений.

Все эти параметры взаимосвязаны. Ошибка даже в одном из них может привести к неправильной работе всей конструкции.

Требования к теплоизоляции под солнечные установки

Неочевидный, но крайне важный момент — характеристики утеплителя. Он должен не просто держать нагрузку, а сохранять форму при длительном воздействии температуры и давления.

В техкарте указаны ключевые требования:

• ограниченная деформация при нагреве;

• устойчивость к нагрузкам от оборудования;

• соответствие классам прочности;

• стабильность геометрии;

• сохранение характеристик в процессе эксплуатации.

Это означает, что не любой утеплитель подходит для таких задач. Использование неподходящего материала может привести к просадке конструкции и нарушению геометрии системы.

Расчет ветровых нагрузок

Один из самых критичных факторов — это ветер. На плоской кровле он создает подъемные усилия, которые могут воздействовать на конструкцию солнечных панелей.

При проектировании учитывается:

• нормативный расчет по европейским стандартам;

• коэффициенты давления и разрежения;

• расположение здания;

• высота объекта;

• особенности окружающей застройки.

Такие расчеты позволяют определить, какие нагрузки будут действовать на крепления и как правильно распределить элементы системы.

Расположение профилей - ключ к надежности конструкции

Правильная схема расположения профилей — один из важнейших факторов. Она влияет как на прочность системы, так и на работу кровли в целом.

При размещении профилей необходимо учитывать:

• привязку к продольным нахлестам мембраны;

• равномерное распределение нагрузок;

• длину рядов;

• направление стока воды;

• необходимость температурных разрывов.

Профили не могут располагаться хаотично. Они должны быть частью продуманной системы, где каждая линия выполняет свою функцию.
